Перенос строки
Рассмотрим подробнее как работает способ вывода областей для печати “Перенос строки”.
Данный способ вывода предназначен для организации печати длинного текста, в фиксированную область с заданным составом строк. Программа автоматически рассчитывает максимальную вместимость символов и выполняет перенос на следующую строку.
Например, необходимо выполнить печать подобной строки:

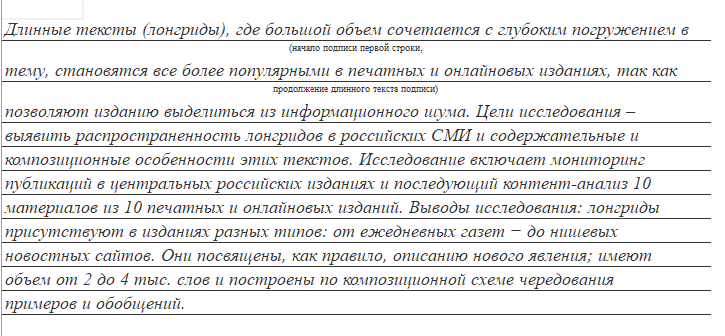

Пример печатной формы с предопределенной частью области
Особенность данного макета в том, что первая и вторая строка текста имееют подписи (начало подписи первой строки, продолжение длинного текста подписи). Рассмотрим компоновку макета табличного документа для реализации подобной печатной формы:

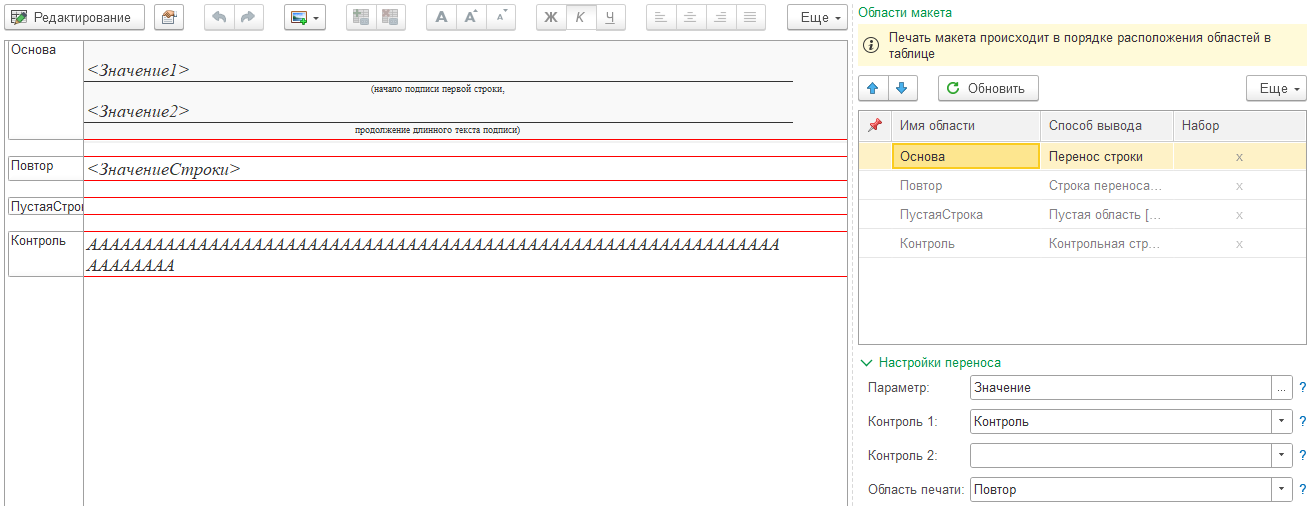

Настройка печати области с переносом строки
Подробно рассмотрим области макета:
| Имя области | Описание |
|---|---|
| Основа | Область с фиксированными строками, которые обязательно должны быть в печатной форме |
| Повтор | Область для вывода дополнительных строк, которые не вместились в основную часть |
| ПустаяСтрока | Область с пустой строкой, для подстановки после вывода последней строки |
| Контроль | Область с контрольным количеством символов в строке |
В области “Основа” по задаче находятся две строки, которые обязательно будут в печатной форме, независимо от длины текста для заполнения. Имена параметров в области: Значение1 и Значение2. Базовая часть имени параметра “Значение”, а индекс 1 и 2 - это порядковый номер в области. Количество параметров с индексами должно соответствовать количеству “предопределенных” строк в фиксированной области.
Имя параметра должно строится по принципу: [ИмяПараметра][Индекс], где ИмяПараметра - это базовая часть имени (без индекса), Индекс - порядковый номер фиксированной строки.
Для обеспечения печати строк остатка строки, не вмещающейся в основную область необходимо добавить область с повторяемой строкой. В приведенном примере это область “Повтор”. Данная область должна иметь параметр “ЗначениеСтроки”. Данная область будет повторяться при выводе, пока все строковое значение не будет выведено в печатную форму.
Если по окончанию печати основной области и переноса, необходимо добавить область с пустой строкой, тогда необходимо в макете создать область “ПустаяСтрока”. Имя области предопределенное. Область не является обязательной.
Кроме того, поскольку программе надо рассчитывать количество символов, которые могут уместиться в строке, необходимо создать область с контрольной строкой. В примере данная область называется “Контроль”. Данную строку необходимо заполнить символом “А” (шрифт Times New Roman, 11, рекомендуется курсив). Из-за особенностей расчета ширины, рекомендуется задавать немного бОльшее количество символов, чем вмещается в строку. Примерно на 10%. Но вообще, количество символов можно подобрать при тестировании печатной формы.
Также можно реализовать механизм, при котором первая строка печати будет по длине отличаться от повторяемых строк. Например:

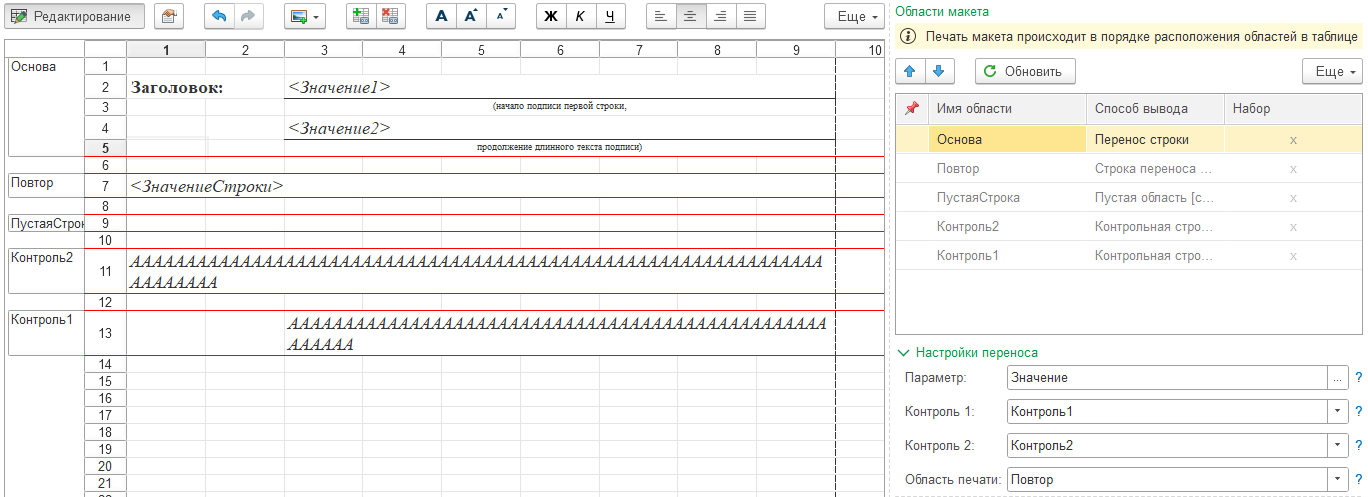

Настройка печати области с переносом строки (вариант 2)
Результат печати при этом будет следующий:

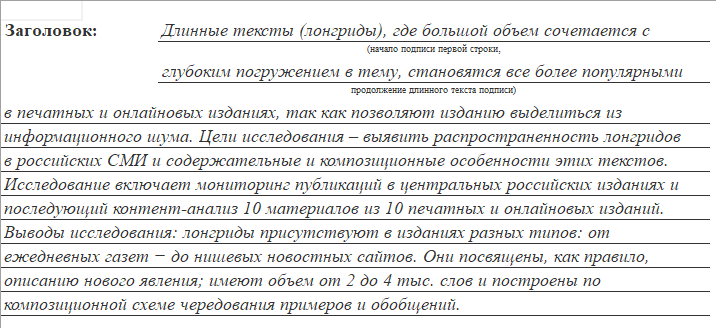

Пример печатной формы с предопределенной частью области (вариант 2)
Ключевым отличием является наличие 2-х контрольных строк. Первая контрольная строка отвечает за расчет вместимости основной области, вторая контрольная строка за последующие строки.
Подведем итоги
Для печати областей с фиксированным количеством строк и автоматическим переносом на новые строки, необходимо:
- добавить основную область с фиксированными строками (Способ вывода = Перенос строки)
- задать имя параметра “[ИмяПараметра][Индекс]”, при этом количество параметров должно равняться количеству строк в основной области
- добавить область для печати части строки, не входящей в основную область (Способ вывода = Строка переноса)
- задать имя параметра в области переноса “ЗначениеСтроки”
- добавить контрольную строку для основной области (Способ вывода = Контрольная строка)
- если длина строк в основной части и повторяемой отличается создать дополнительную контрольную строку для строки переноса (Способ вывода = Контрольная строка)
- при необходимости добавить область с пустой строкой
- выполнить настройку переноса основной области
- активизировать строку основной области в таблице
- задать значение в поле “Параметр”, выбрав имя параметра [ИмяПараметра]
- задать значение в поле “Контроль 1”, выбрав область макета для расчета длины строки основной области
- задать значение в поле “Область печати”, указав область макета для повторяемой части печати
- (при необходимости) задать значение в поле “Контроль 2”, выбрав область макета для расчета длины строки повторяемой области (области печати)
ВАЖНО
При использовании областей с переносом, строки с данными областями должны иметь шрифт “Times New Roman, 11pt”. Для других размеров и шрифтов расчет может быть не точным и длину контрольной строки придется подбирать вручную.
